6. 그래픽 - 그리기 모드

1. 흑백에서의 그리기 모드

• 그리기 모드 : 도형이 그려질 때 원래 그려져 있던 그림과 새로 그려지는 그림과의 관계를 정의하는것
  • ex : 예전 그림 위에 새그림 덮기, 적절히 혼합하기

가령 2개의 흑백 그림을 4가지 비트 연산으로 합처보면 아래와 같다.



---

2. 그리기 모드의 종류

• 그리기 모드를 변경하는 함수와 현재 설정된 그리기 모드를 구하는 함수는 아래와 같다.

int SetROP2( HDC hdc,  int rop2 );
int GetROP2( HDC hdc);

hdc : 그리기 모드를 변경(또는 조사) 하고자 하는 DC의 핸들

rop2 : 변경할 그리기 모드 값

그리기 모드	설명
R2_BLACK	항상 검정색이다.
R2_WHITE	항상 흰색이다.
R2_NOP	아무런 그리기도 하지 않는다.
R2_NOT	원래의 그림을 반전시킨다.
R2_COPYPEN	원래의 그림을 덮어버리고 새 그림을 그린다.
R2_NOTCOPYPEN	새 그림을 반전시켜 그린다.
R2_MERGEPEN	OR연산으로 두 그림을 합친다.
R2_MASKPEN	AND연산으로 겹치는 부분만 그린다.
R2_XORPEN	XOR연산으로 겹치는 부분만 반전시킨다.

디폴트 : R2_COPYPEN (그려지는 그림이 기존 그림을 덮는다)

이외에 여러가지 그리기 모드가 있지만 주로 NOT연산자를 중간중간에 넣은 것들이며 거의 사용되지 않는다.





---

3. 그리기 모드



#include <windows.h>

LRESULT CALLBACK WndProc(HWND, UINT, WPARAM, LPARAM);
HINSTANCE g_hInst;
LPCTSTR lpszClass = TEXT("RopMode");

int APIENTRY WinMain(HINSTANCE hInstance, HINSTANCE hPrevInstance
    , LPSTR lpszCmdParam, int nCmdShow) {
    HWND hWnd;
    MSG Message;
    WNDCLASS WndClass;

    g_hInst = hInstance;

    WndClass.cbClsExtra = 0;
    WndClass.cbWndExtra = 0;
    WndClass.hbrBackground = (HBRUSH)GetStockObject(WHITE_BRUSH);
    WndClass.hCursor = LoadCursor(NULL, IDC_ARROW);
    WndClass.hIcon = LoadIcon(NULL, IDI_APPLICATION);
    WndClass.hInstance = hInstance;
    WndClass.lpfnWndProc = (WNDPROC)WndProc;
    WndClass.lpszClassName = lpszClass;
    WndClass.lpszMenuName = NULL;
    WndClass.style = CS_HREDRAW | CS_VREDRAW;
    RegisterClass(&WndClass);

    hWnd = CreateWindow(lpszClass, lpszClass, WS_OVERLAPPEDWINDOW,
        CW_USEDEFAULT, CW_USEDEFAULT, CW_USEDEFAULT, CW_USEDEFAULT,
        NULL, (HMENU)NULL, hInstance, NULL);
    ShowWindow(hWnd, nCmdShow);

    while (GetMessage(&Message, NULL, 0, 0)) {
        TranslateMessage(&Message);
        DispatchMessage(&Message);

    }
    return Message.wParam;
}

LRESULT CALLBACK WndProc(HWND hWnd, UINT iMessage, WPARAM wParam, LPARAM lParam) {
    static int sx, sy, oldx, oldy;
    static BOOL bNowDraw = FALSE;
    HDC hdc;
    switch (iMessage) {
    case WM_LBUTTONDOWN:
        sx = LOWORD(lParam);
        sy = HIWORD(lParam);
        oldx = sx;
        oldy = sy;
        bNowDraw = TRUE;
        return 0;

    case WM_MOUSEMOVE:
        if (bNowDraw) {
            hdc = GetDC(hWnd);
            SetROP2(hdc, R2_NOT);
            MoveToEx(hdc, sx, sy, NULL);
            LineTo(hdc, oldx, oldy);
            oldx = LOWORD(lParam);
            oldy = HIWORD(lParam);
            MoveToEx(hdc, sx, sy, NULL);
            LineTo(hdc, oldx, oldy);
            ReleaseDC(hWnd, hdc);
        }
        return 0;

    case WM_LBUTTONUP:
        bNowDraw = FALSE;
        hdc = GetDC(hWnd);
        MoveToEx(hdc, sx, sy, NULL);
        LineTo(hdc, oldx, oldy);
        ReleaseDC(hWnd, hdc);
        return 0;

    case WM_DESTROY:
        PostQuitMessage(0);
        return 0;
    }

    return(DefWindowProc(hWnd, iMessage, wParam, lParam));
}

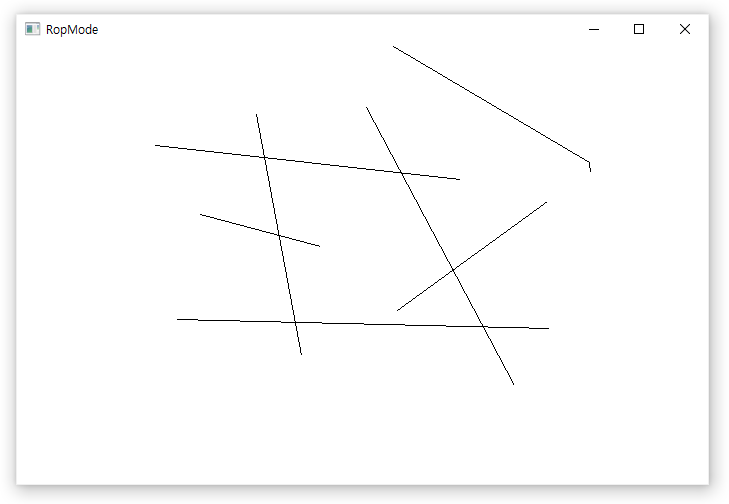

마우스를 드래그하면 이전에 클릭했던 좌표와 놓았던 좌표사이에 선이 그려지며, 마우스를 움직이는동안 실시간으로 그려질 선이 미리 보인다.

여기서 주목할만한 부분은, 그려저야할 선을 미리 보여주는 부분인데 마우스를 움직일때마다 전송되는 메시지 WM_MOUSEMOVE내에서 이루어지는 작업이다.

SetROP2 함수를 호출하여 그리기 모드를 R2_NOT으로 변경하고, (sx, sy)-(oldx, oldy) 선에 대해 반전연산을 적용한다. 그러면 이전에 그렸던 선이 지워지게된다. 그리고 현 지점을 oldx, oldy에 대입하고 새로운 선을 그리면 된다.

만약 ROP모드의 R2_NOT을 통해 색반전이 아니라 흰색펜으로 지운 후 검정펜으로 다시 그리면 어떻게 될까?

case WM_MOUSEMOVE:
    if (bNowDraw) {
        hdc = GetDC(hWnd);
        SelectObject(hdc, GetStockObject(WHITE_PEN));
        MoveToEx(hdc, sx, sy, NULL);
        LineTo(hdc, oldx, oldy);
        oldx = LOWORD(lParam);
        oldy = HIWORD(lParam);
        SelectObject(hdc, GetStockObject(BLACK_PEN));
        MoveToEx(hdc, sx, sy, NULL);
        LineTo(hdc, oldx, oldy);
        ReleaseDC(hWnd, hdc);
    }
    return 0;

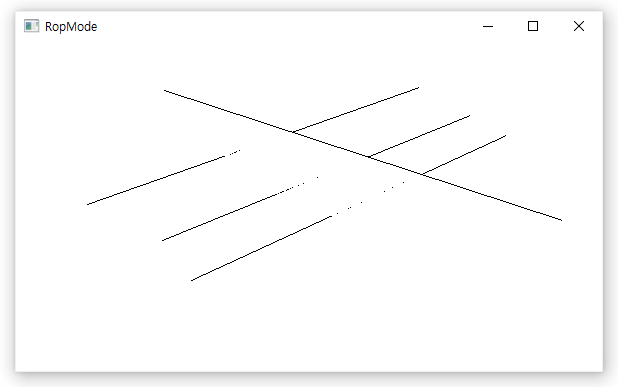

마우스를 따라 선을 이동시킬 때 이미 그려진 그림의 보존이 전혀 안되는것을 확인할 수 있다.



이 예제는 마우스의 이동에 의해 임시적인 선을 그려놓을뿐, 어디에 선을 그려놓았는지를 기억하지 않으므로, 덮어 씌워진 선을 복구할 수 없으며, WM_PAINT를 처리하지도 않는다. 그리기 정보를 저장하는 방법은 추후 학습할것이다.
