[DB] 데이터 모델, E-R 다이어그램

1.데이터 모델(Data Model)

• 정의 : 현실 세계의 개체(entity)를 컴퓨터의 data로 기술하기 위해 단순화, 추상화 형태로 표현한 개념적 모형
• 데이터 모델의 구성 요소
  • 구조(structure) : DB에 표현될 대상, 개체 타입간의 관계를 기술
  • 연산(Operation) : DB에 표현된 개체 인스턴스를 처리하는 작업에 대해 명세한 것, DB를 조작하는 기본 도구
  • 제약 조건(constraint) : DB에 허용될 수 있는 개체 인스턴스에 대한 논리적 제약을 명세한 것
• 개념적 데이터 모델
  • 개체 타입(Entity type)과 관계 타입(Relationship type)을 이용해 현실세계를 개념적으로 표현하는 개념적 모형
  • 대표적으로 개체-관계 모델(E-R Model)이 있다.





2. 개체-관계 모델

• 개념적 데이터 모델의 가장 대표적인 모델
• 개체(Entity), 속성(Attribute) 이들간의 관계(Relationship) 및 일반화계층 등을 이용하여 개념 세계의 정보 구조를 표현
• 스키마의 설계에 주로 쓰임



2-1. E-R 다이어그램

• E-R 모델을 그래프 방식으로 표현하여 시각적으로 나타냄

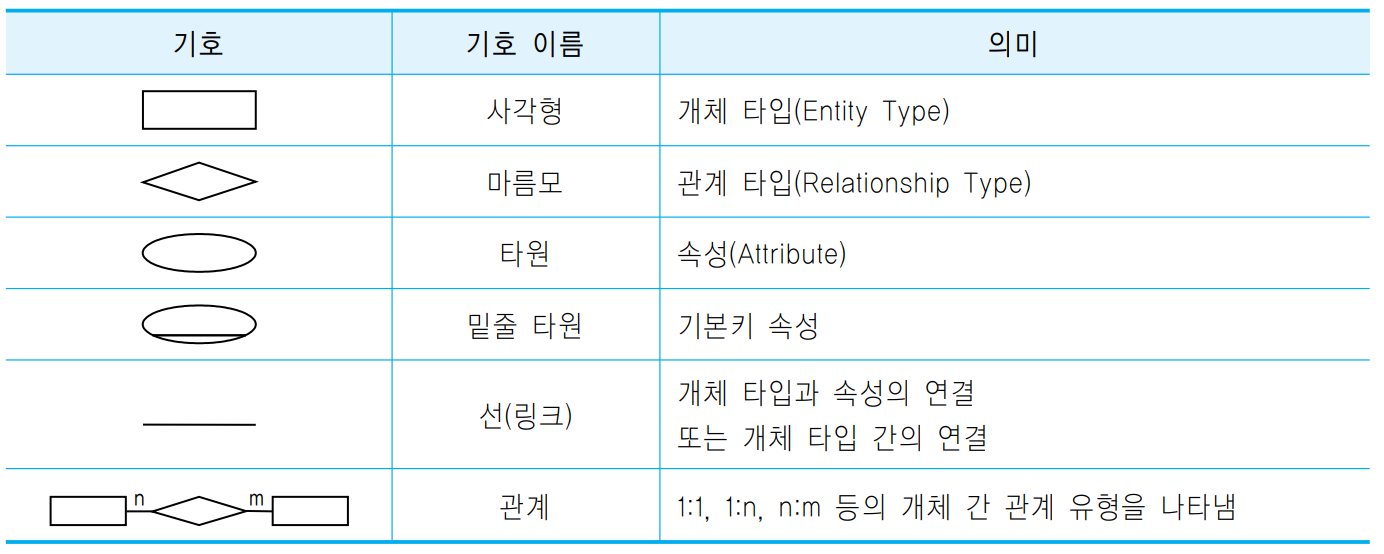

• 주요 기호



2-2. 개체(Entity)

개체(Entity)

• 독립적이고 고유 식별이 가능한 현실의 객체
  • ex) 사람, 장소, 사물, 개념...
• DB에서 표현하고자 하는 정보를 담은 유형 또는 무형의 객체
  • ex) 학생, 교수, 학과, 과목, 수강 등...

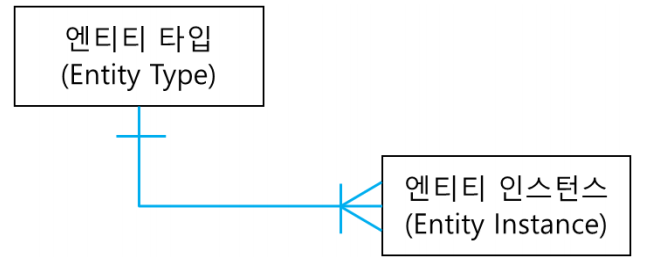

개체 인스턴스(Entity Instance)

• 개체 타입(Entity Type)을 구성하는 하나의 원소
• 인스턴스(instance)라고도 함
  • ex) 사원 - 엔티티 타입 / 홍길동, 김철수, 이영희 - 엔티티 인스턴스 (Entity Instance)



2-3. 속성(Attribute)

속성(Attribute)

• 개체에 대한 세부항목
  • ex) 성질, 분류, 성별, 수량, 상태...



단순 속성(simple attribute)와 복합 속성(Composit Attribute)

• 단순속성 : 더이상 작은 구성요소로 분해할 수 없는 속성
• 복합 속성 : 몇 개의 기본적인 단순 속성들로 분해할 수 있는 속성



단일값 속성(Single-valued Attribute)와 다중값 속성(Multi-valued Attribute)

• 단일값 속성 : 각 엔티티에 대해 하나의 값을 갖는 속성
  • ex) 이름, 주민등록번호, 학번 등...
• 다중값 속성 : 각 엔티티에 대해 몇개의 값을 가질 수 있는 속성
  • ex) 취미, 취득 자격증...



유도 속성(Derived Attribute)와 저장 속성(Stored Attribute)

• 유도 속성 : 다른 속성으로 부터 계산이나 변형되어 생성되는 속성
  • ex) 평균 성적
• 저장 속성 : 유도 속성을 생성하는데 사용되는 속성
  • ex) 각 과목의 성적

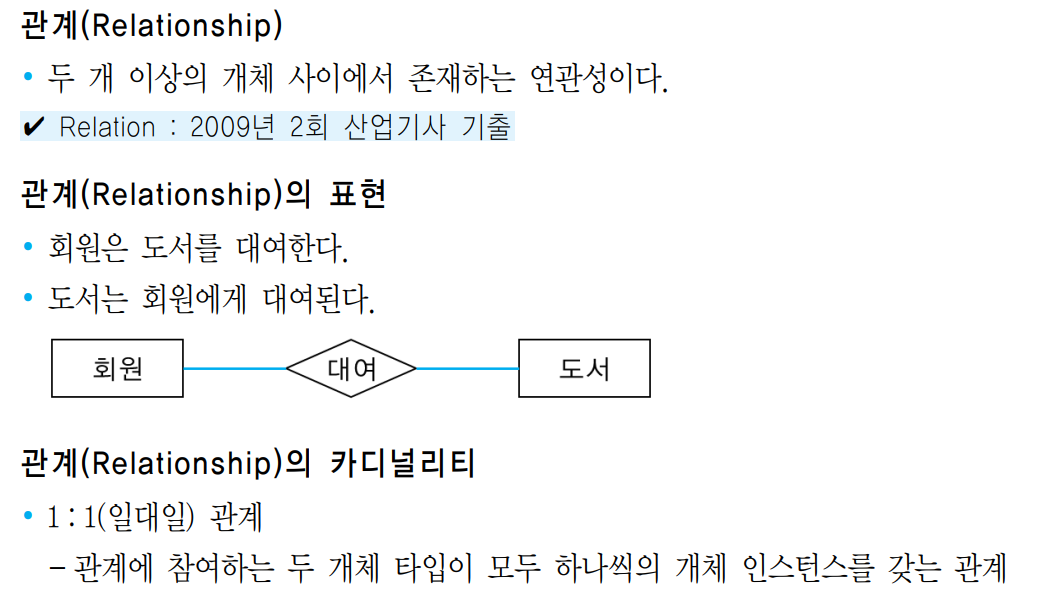

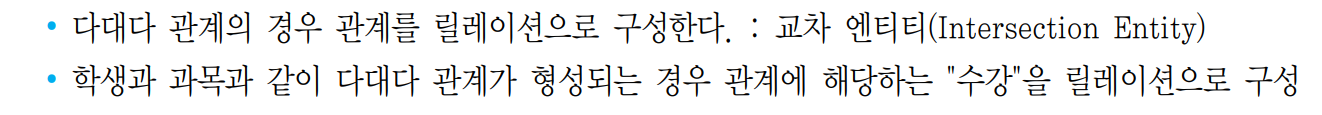

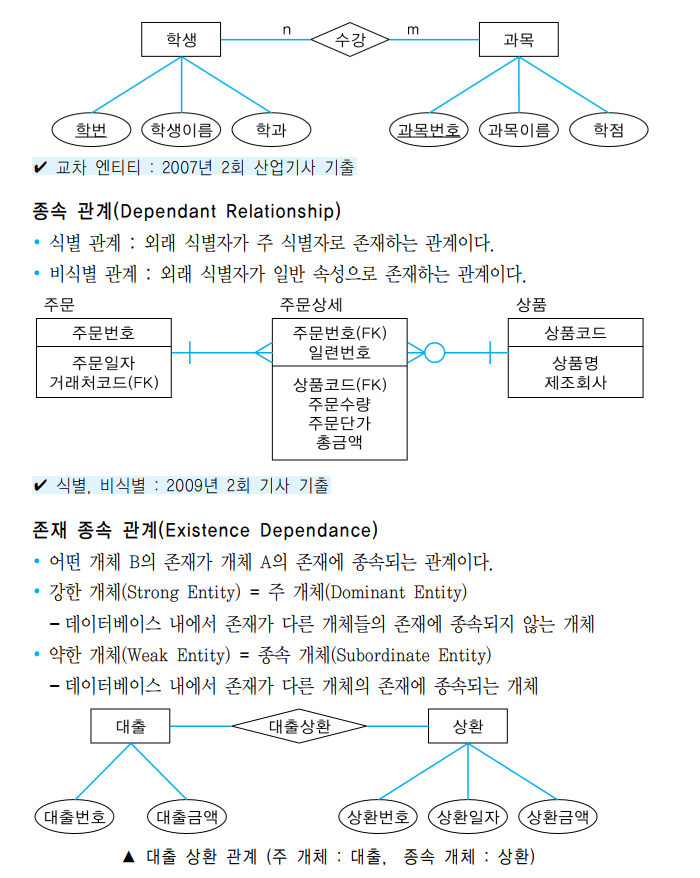

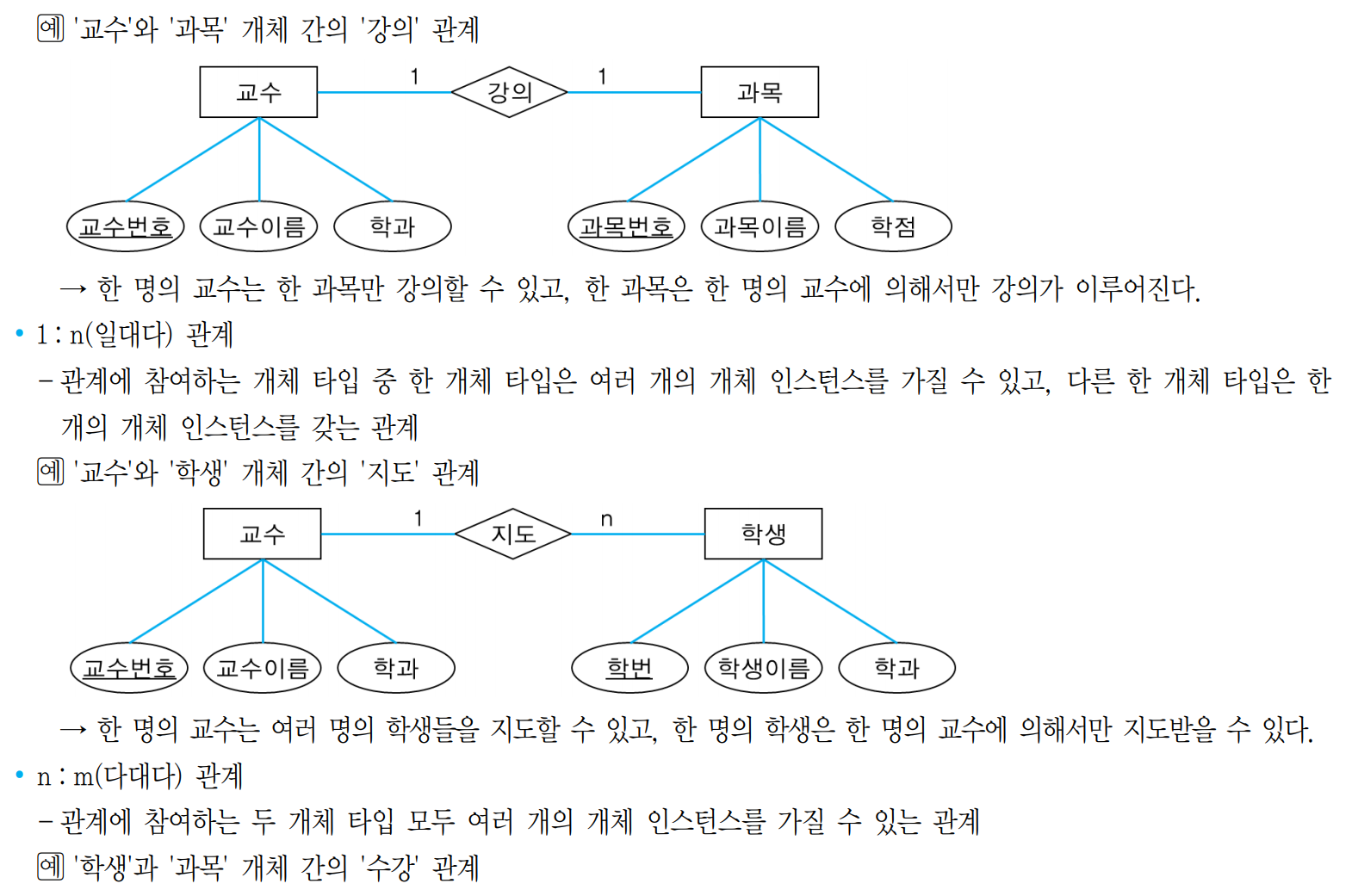

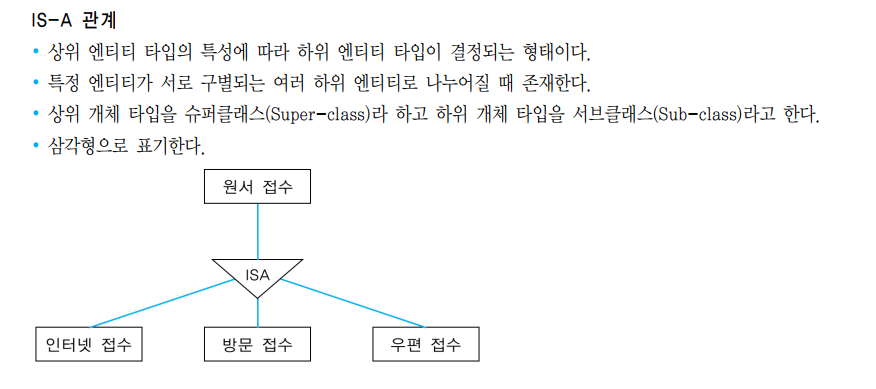

2-4. 관계 타입(Relationship type)
