7-8. 스크롤 바

0. 개요

• "scrollbar" 윈도우 클래스로 생성
• 수평의 경우 SBS_HORZ 스타일을, 수직일 경우 SBS_VERT 스타일을 지정
• 다음 함수를 통해 허용 가능한 설정값 범위와 스크롤의 위치값을 설정할 수 있다.

BOOL SetScrollRange( HWND hWnd, int nBar, int nMinPos, int nMaxPos, BOOL bRedraw );
int SetScrollPos( HWND hWnd, int nBar, int nPos, BOOL bRedraw );



스크롤바는 자신의 변화에 대해 WM_HSCROLL(수평일 경우), WM_VSCROLL(수직일 경우) 이라는 별도의 메시지를 부모 윈도우로 보내며 추가 정보는 아래와 같다.

인수	설명
LOWORD(wParam)	스크롤 바 내의 어디를 눌렀는가?
HIWORD(wParam)	현재 위치
lParam	스크롤 바의 윈도우 핸들



LOWORD(wParam)으로 전달되는 값은 사용자가 스크롤에 가한 조작에 대해 상세히 서술해준다. 값의 종류는 아래와 같다.

값	설명
SB_LINELEFT 또는 SB_LINEUP	사용자가 왼쪽 화살표 버튼을 눌렀다는 뜻이며 이때는 왼쪽으로 한 단위 스크롤시킨다.
SB_LINERIGHT 또는 SB_LINEDOWN	사용자가 오른쪽 화살표 버튼을 눌렀다는 뜻이며 이때는 오른쪽으로 한 단위 스크롤시킨다.
SB_PAGELEFT 또는 SB_PAGEUP	사용자가 왼쪽 몸통 부분을 눌렀다는 뜻이며 이때는 한페이지 왼쪽으로 스크롤시킨다.
SB_PAGERIGHT 또는 SB_PAGEDOWN	사용자가 오른쪽 몸통 부분을 눌렀다는 뜻이며 이때는 한페이지 오른쪽으로 스크롤시킨다.
SB_THUMBPOSITION	스크롤 박스를 드래그한 후 마우스 버튼을 놓았다.
SB_THUMBTRACK	스크롤 박스를 드래그하고 있는 중이다. 이 메시지는 마우스 버튼을 놓을 때까지 계속 전달된다.

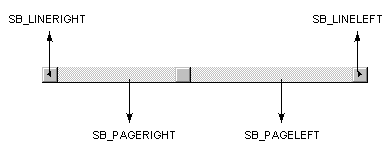

수평 스크롤바를 예로들면 아래 그림을 통해 각 지점을 클릭했을때 LOWORD(wParam)에 전달되는 메시지가 무엇인지 알 수 있다.



생성부터 사용방법에 대한 서술은 아래와 같다.

#include <windows.h>
#include <tchar.h>
#include <vector>

#define ID_SCRRED 100
#define ID_SCRGREEN 101
#define ID_SCRBLUE 102

LRESULT CALLBACK WndProc(HWND, UINT, WPARAM, LPARAM);
HINSTANCE g_hInst;
LPCTSTR lpszClass = TEXT("Menu");

int APIENTRY WinMain(HINSTANCE hInstance, HINSTANCE hPrevInstance
    , LPSTR lpszCmdParam, int nCmdShow)
{
    HWND hWnd;
    MSG Message;
    WNDCLASS WndClass;
    g_hInst = hInstance;

    WndClass.cbClsExtra = 0;
    WndClass.cbWndExtra = 0;
    WndClass.hbrBackground = (HBRUSH)(COLOR_BTNFACE + 1);
    WndClass.hCursor = LoadCursor(NULL, IDC_ARROW);
    WndClass.hIcon = LoadIcon(NULL, IDI_APPLICATION);
    WndClass.hInstance = hInstance;
    WndClass.lpfnWndProc = (WNDPROC)WndProc;
    WndClass.lpszClassName = lpszClass;
    WndClass.lpszMenuName = NULL;
    WndClass.style = CS_HREDRAW | CS_VREDRAW;
    RegisterClass(&WndClass);

    hWnd = CreateWindow(lpszClass, lpszClass, WS_OVERLAPPEDWINDOW,
        CW_USEDEFAULT, CW_USEDEFAULT, CW_USEDEFAULT, CW_USEDEFAULT,
        NULL, (HMENU)NULL, hInstance, NULL);
    ShowWindow(hWnd, nCmdShow);

    while (GetMessage(&Message, 0, 0, 0)) {
        TranslateMessage(&Message);
        DispatchMessage(&Message);
    }
    return Message.wParam;
}

HWND hRed, hGreen, hBlue;
int Red, Green, Blue;

LRESULT CALLBACK WndProc(HWND hWnd, UINT iMessage, WPARAM wParam, LPARAM lParam)
{
    HDC hdc;
    PAINTSTRUCT ps;
    HBRUSH MyBrush, OldBrush;
    int TempPos;
    switch (iMessage) {
    case WM_CREATE:
        hRed = CreateWindow(L"scrollbar", NULL, WS_CHILD | WS_VISIBLE | SBS_HORZ,
            10, 10, 200, 20, hWnd, (HMENU)ID_SCRRED, g_hInst, NULL);
        hGreen = CreateWindow(L"scrollbar", NULL, WS_CHILD | WS_VISIBLE | SBS_HORZ,
            10, 40, 200, 20, hWnd, (HMENU)ID_SCRGREEN, g_hInst, NULL);
        hBlue = CreateWindow(L"scrollbar", NULL, WS_CHILD | WS_VISIBLE | SBS_HORZ,
            10, 70, 200, 20, hWnd, (HMENU)ID_SCRBLUE, g_hInst, NULL);
        SetScrollRange(hRed, SB_CTL, 0, 255, TRUE);
        SetScrollPos(hRed, SB_CTL, 0, TRUE);
        SetScrollRange(hGreen, SB_CTL, 0, 255, TRUE);
        SetScrollPos(hGreen, SB_CTL, 0, TRUE);
        SetScrollRange(hBlue, SB_CTL, 0, 255, TRUE);
        SetScrollPos(hBlue, SB_CTL, 0, TRUE);
        return 0;
    case WM_HSCROLL:
        if ((HWND)lParam == hRed) TempPos = Red;
        if ((HWND)lParam == hGreen) TempPos = Green;
        if ((HWND)lParam == hBlue) TempPos = Blue;
        switch (LOWORD(wParam)) {
        case SB_LINELEFT:
            TempPos = max(0, TempPos - 1);
            break;
        case SB_LINERIGHT:
            TempPos = min(255, TempPos + 1);
            break;
        case SB_PAGELEFT:
            TempPos = max(0, TempPos - 10);
            break;
        case SB_PAGERIGHT:
            TempPos = min(255, TempPos + 10);
            break;
        case SB_THUMBTRACK:
            TempPos = HIWORD(wParam);
            break;
        }
        if ((HWND)lParam == hRed) Red = TempPos;
        if ((HWND)lParam == hGreen) Green = TempPos;
        if ((HWND)lParam == hBlue) Blue = TempPos;
        SetScrollPos((HWND)lParam, SB_CTL, TempPos, TRUE);
        InvalidateRect(hWnd, NULL, FALSE);
        return 0;
    case WM_PAINT:
        hdc = BeginPaint(hWnd, &ps);
        MyBrush = CreateSolidBrush(RGB(Red, Green, Blue));
        OldBrush = (HBRUSH)SelectObject(hdc, MyBrush);
        Rectangle(hdc, 10, 100, 210, 200);
        SelectObject(hdc, OldBrush);
        DeleteObject(MyBrush);
        EndPaint(hWnd, &ps);
        return 0;
    case WM_DESTROY:
        PostQuitMessage(0);
        return 0;
    }
    return(DefWindowProc(hWnd, iMessage, wParam, lParam));
}

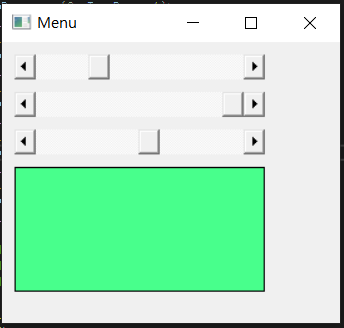

SetScrollRange 함수를 통해 각 스크롤이 설정 가능한 값은 0~255 이며, 각 notification message에 맞추어 프로그램내의 변수값을 설정하고 SetScrollPos를 통해 스크롤 바의 위치를 설정해준다.
