6. Direct3D의 그리기 연산 - 예제 픽셀 셰이더

픽셀 셰이더

• vertex shader(또는 기하 셰이더)가 출력한 정점 특성들은 래스터화 단계에서 삼각형의 픽셀들을 따라 보간되며, 보간된 결과는 pixel shader에 입력된다.

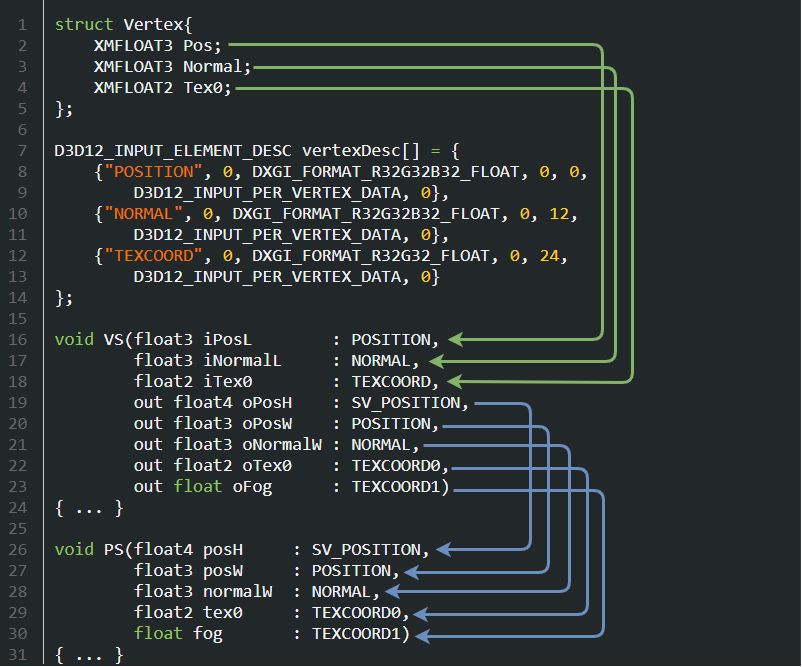

• 아래 코드는 기하 셰이더가 없는 경우에서 vertex 자료가 pixel shader에 도달하는 경로를 나타낸다.

• 정점 셰이더와 마찬가지로 픽셸 셰이더도 본질적으로 하나의 함수이나, 정점 셰이더와 달리 하나의 픽셀 단편(pixel fragment)마다 실행된다.
• 역할 : 주어진 입력으로부터 pixel fragment의 색상을 계산한다
• 후면버퍼의 한 픽셀에는 최종적으로 그 픽셀이 될 수 있는 '후보'로서의 pixel fragment들이 여러개 존재할 수 있다.
  • 대부분의 pixel들은 pipeline의 pixel shader이후 단계에 적용되는 판정에 의해 폐기될 수 있음
    • 예)
    • pixel fragment들이 도중에 기각되어 후면버퍼까지 도달하지 못하는 경우
    • 이값이 더 작은 다른 pixel fragment에 의해 가려지는 경우
    • 스텐실 파정에 의해 기각되는 경우

예제 정점 셰이더에 대응되는 pixel shader의 예

//***************************************************************************************
// color.hlsl by Frank Luna (C) 2015 All Rights Reserved.
//
// Transforms and colors geometry.
//***************************************************************************************

cbuffer cbPerObject : register(b0) {
    float4x4 gWorldViewProj;
};

struct VertexIn {
    float3 PosL  : POSITION;
    float4 Color : COLOR;
};

struct VertexOut {
    float4 PosH  : SV_POSITION;
    float4 Color : COLOR;
};

VertexOut VS(VertexIn vin) {
    VertexOut vout;

    // Transform to homogeneous clip space.
    vout.PosH = mul(float4(vin.PosL, 1.0f), gWorldViewProj);

    // Just pass vertex color into the pixel shader.
    vout.Color = vin.Color;

    return vout;
}

float4 PS(VertexOut pin) : SV_Target {
    return pin.Color;
}

이 예에서 픽셀 셰이더 함수는 그냥 보간된 색상 값을 돌려준다.

픽셀 셰이더의 입력이 정점 셰이더의 출력과 정학히 일치함에 주목하라.(VertexOut pin) 이는 필수조건이다.

한편 pixel shader의 출력(반환값)은 4차원 색상값이다. 이 색상값이 pixel fragment가 되는것이다.
